| Herkunftsort: | China |
|---|---|
| Markenname: | YIZGEAR |
| Min Bestellmenge: | 200 Sätze |
| Verpackung Informationen: | Kisten aus Sperrholz |
| Lieferzeit: | 60 Tage |
| Zahlungsbedingungen: | L/C, T/T |
| Versorgungsmaterial-Fähigkeit: | 500 Sätze/Monat |
| Profil eins: | Schraubenartiger Gang | Haltbarkeit: | Hoch |
|---|---|---|---|
| Verpackung: | Kisten aus Sperrholz | Schraubenartiger Winkel: | 15° |
| Härte: | 58-62 HRC | Stahlcode: | 20CrMnTi |
| Herstellungsprozess: | Zähne schleifen | ||
| Hervorheben: | Glatte und stabile Schraubenräder,Maschinenwerkzeugantriebe Helicalgetriebe,Stabile Helical-Zahnräder |
||

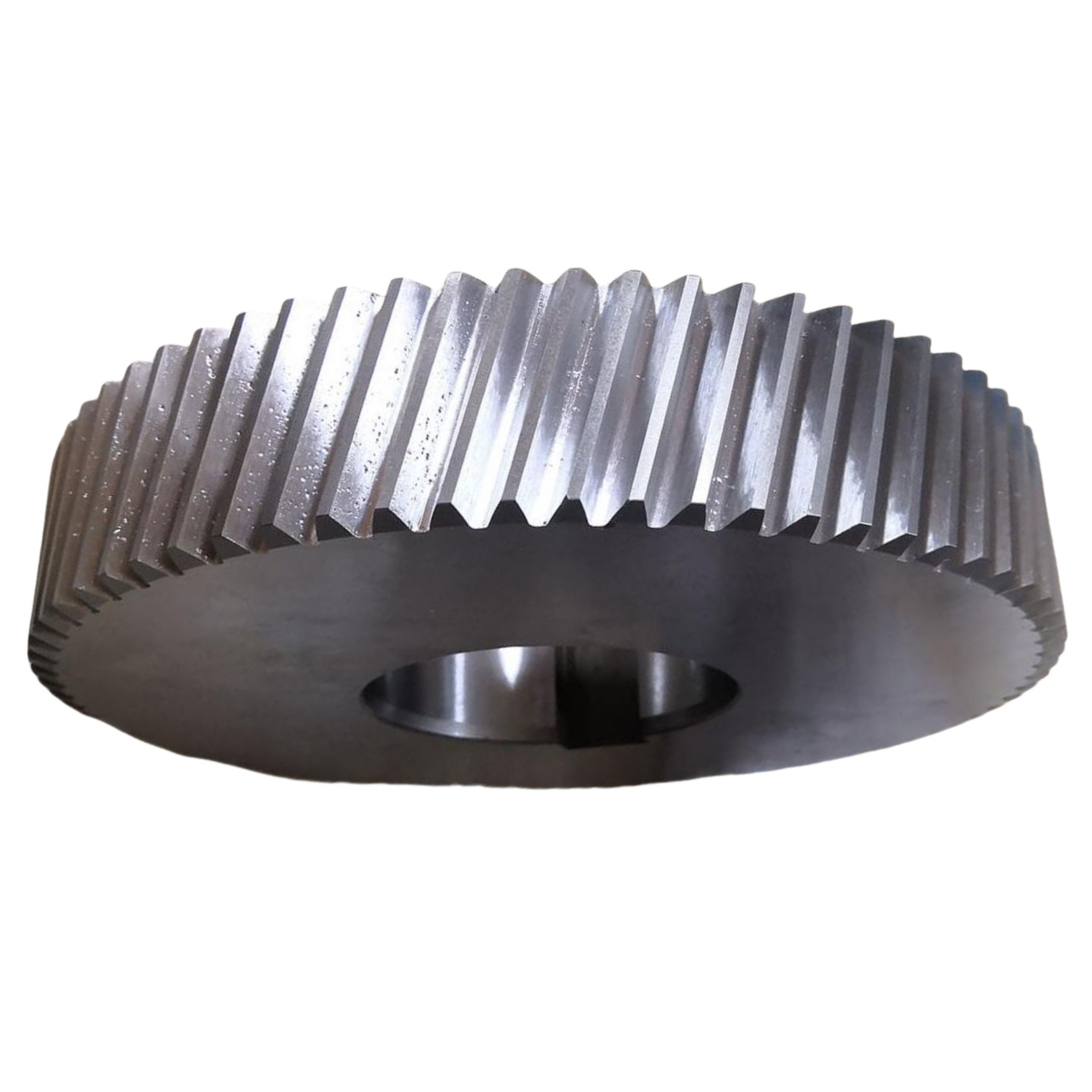

1)Beschreibung der Helical Gear
Helical-Zahnräder sind zylindrische Zahnräder, deren Zahnlinien in einem bestimmten Winkel (Helixwinkel) zur Achse geneigt sind.
Im Gegensatz zu geraden Zahnrädern sind die Zähne von Helical-Zahnrädern spiralförmig auf der Oberfläche des Zylinders angeordnet.
2)Vorteile von Helical Gear
a) Hohe Überlappung: Während des Maschenbetriebs ändert sich die Kontaktlinie der Zahnräder von Schraubzügen von kurz auf lang
und dann wieder zu kurz, was zu einer Zunahme der Anzahl der gleichzeitigen Zahnräderpaare führt.
Das Überlappungsverhältnis ist größer als bei geraden Zahnrädern und die Übertragung ist stabiler mit weniger Aufprall, Vibrationen und Lärm.
b) Stärkere Tragfähigkeit: Aufgrund der hohen Überlappung und der gleichmäßigen Kraftverteilung der Zahnräder
Schraubgetriebe können größeren Belastungen standhalten und eignen sich für Hochleistungsgetriebe.
3)Anwendungen von Helical Gear
Es wird weit verbreitet in Automobilgetrieben, industriellen Reduktoren, Antriebssystemen von Werkzeugmaschinen usw. verwendet.
und ist eine Schlüsselkomponente für eine reibungslose Leistungsübertragung und Geschwindigkeitsumwandlung.
| Produkte | Schraubenräder |
| Maßgeschneidert | √ |
| Typ des Getriebeprofils | Zylindrische Ausrüstung |
| Herstellung | Ausrüstungshäufchen |
| Zähneknirschen | √ |
| Modul (M) | 9 |
| Anzahl der Zähne (Z) | Gewohnheit |
| Druckwinkel (α) | 20° |
| Bleiwinkel | 20° |
| Genauigkeitsgrad | ISO-Klasse 6-7 |
| Wärmebehandlung | Vergasung |
| Oberflächenhärte | 58 bis 62 HRC |
| Vergleich der Stahlqualitäten | |||||
| CHINA/UK | ISO-Nummern | - Das ist nicht wahr. | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | andere | 40X | 5140 | Schnittstellen | andere |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | Die SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | Die SNCM420 | |
