| Wärmebehandlung der Getriebe: | Auslöschen, Temperen, Vergasen | Helixwinkel: | 23° |
|---|---|---|---|
| Gang-Reiben: | Profil-Reiben | Ausrichtung: | Die rechte Hand |
| Innerer Durchmesser: | 850 mm | OEM-Dienstleistung: | angenommen |
| Hervorheben: | Automatisierte Produktionsanlagen Einhebelgerät,Automatische Produktionslinien Helical Gear,Stabile Leistungsübertragung |
||

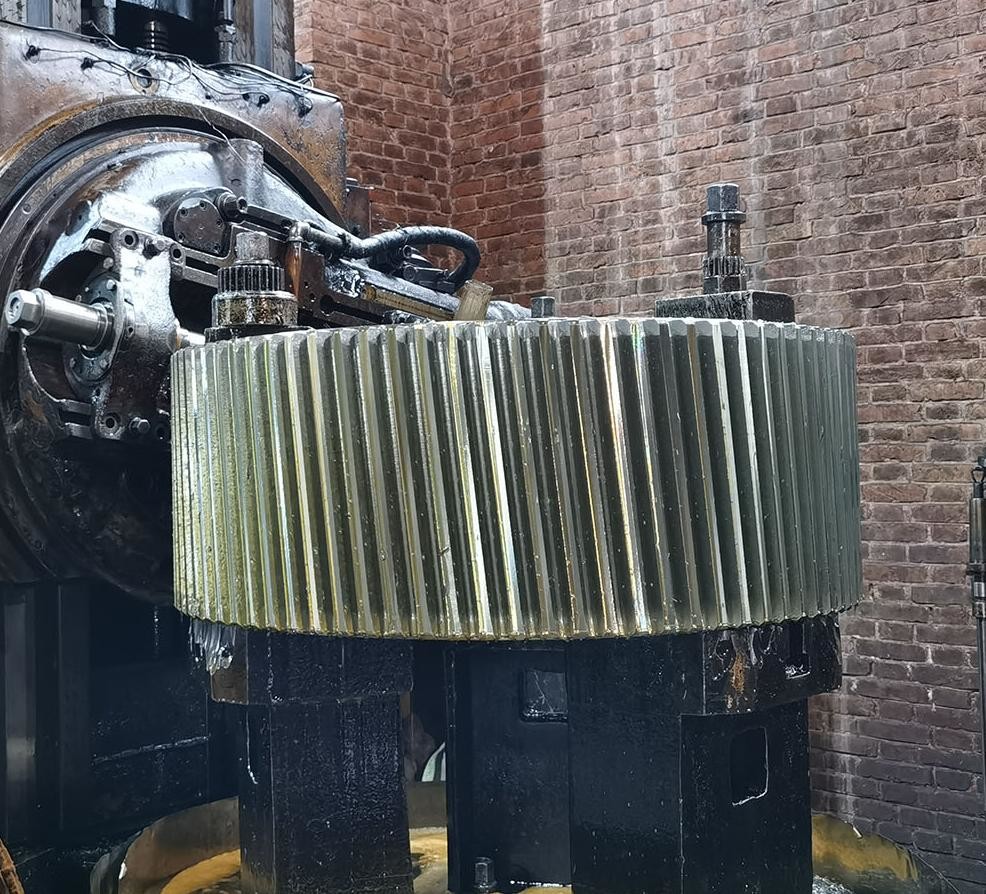

1) Beschreibung der Helical Gear
Die Zahnräder, die Kraft übertragen und die Bewegung durch spiralförmige Zahnprofile ändern, werden spiralförmige Zahnräder genannt.
Während des Betriebs ist der Kontakt zwischen den Zähnen der Linienkontaktart.
2) Vorteile von Helical Gear
a) Stabiles Getriebeverhältnis: Während des Getriebeprozesses werden aufgrund der besonderen Form der Zahnräder von Schraubgetrieben
die Übertragungsrate kann konstant gehalten und eine präzise Drehzahl- und Drehmomentübertragung erreicht werden.
b) Achskraft: Während der Übertragung erzeugen spiralförmige Zahnräder Achskräfte.
und durch die Installation von Schublagern und anderen Maßnahmen kann diese Kraft wirksam genutzt oder entgegenwirkt werden,
Optimierung der Leistung des Übertragungsnetzes.
3) Anwendungen von Helical Gear
Es ist unerlässlich für Geräte, die präzise Übertragungsverhältnisse erfordern, wie Uhren, Instrumente,
und automatisierte Produktionslinien; gleichzeitig in großflächigen Leistungsübertragungsanlagen,
Durch eine angemessene Steuerung der axialen Komponentenkräfte kann eine effiziente und stabile Leistungsübertragung erreicht werden.
| Produkte | Schraubenräder |
| Maßgeschneidert | √ |
| Typ des Getriebeprofils | Zylindrische Ausrüstung |
| Herstellung | Ausrüstungshäufchen |
| Zähneknirschen | √ |
| Modul (M) | 9 |
| Anzahl der Zähne (Z) | Gewohnheit |
| Druckwinkel (α) | 20° |
| Bleiwinkel | 20° |
| Genauigkeitsgrad | ISO-Klasse 6-7 |
| Wärmebehandlung | Vergasung |
| Oberflächenhärte | 58 bis 62 HRC |
| Vergleich der Stahlqualitäten | |||||
| CHINA/UK | ISO-Nummern | - Das ist nicht wahr. | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | andere | 40X | 5140 | Schnittstellen | andere |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | Die SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | Die SNCM420 | |
