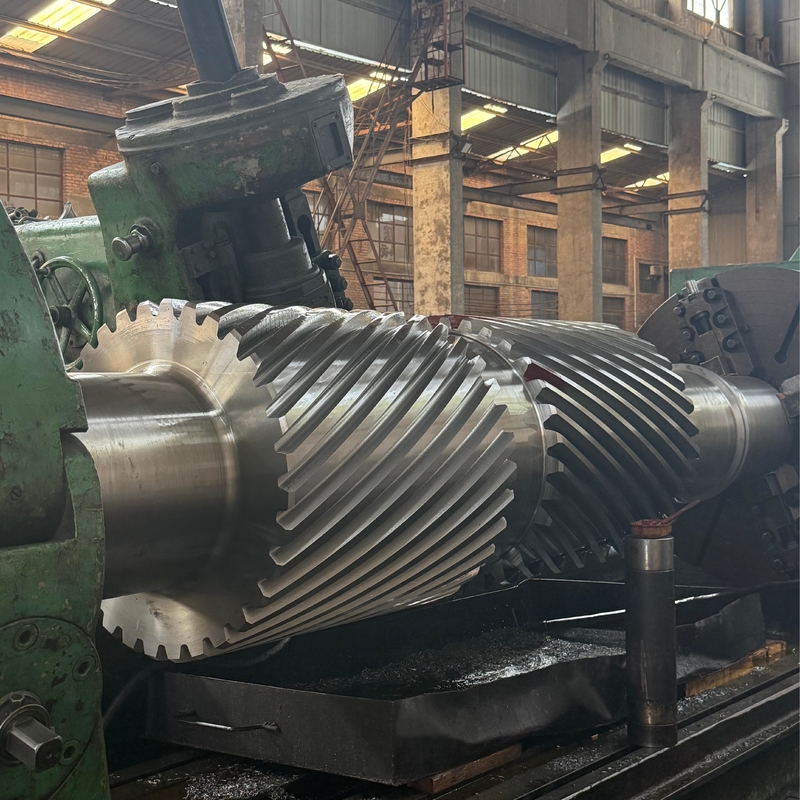

Stahldoppelhelikalgetriebe ISO 8-9 für Hochleistungsübertragung

Herkunftsort	China
Markenname	YIZGEAR

Produktdetails

Qualitäts-Grad:

ISO 8-9

Material:

Stahl

Herstellung:

Ausrüstung Hobbing

Größe:

Verschiedene Größen verfügbar

Zahngenauigkeit:

ISO 8-9

Anzahl der Zähne:

Hängt von der Größe ab

Profiltyp:

Doppelte helikale Ausrüstung

Hervorheben:

Stahldoppelhelixgetriebe ISO 8-9

Schraubgetriebe für Hochleistungsgetriebe

Doppelhelical-Zahnräder mit Garantie

Zahlungs- und Versandbedingungen

Min Bestellmenge

1 Satz

Verpackung Informationen

Kisten aus Sperrholz

Lieferzeit

30 Tage

Zahlungsbedingungen

L/C, T/T

Versorgungsmaterial-Fähigkeit

500 Sätze/Monat

Produktbeschreibung

High-Power-Transmission-Präzisionsteile, bearbeitet mit doppelten Helical-Zwischengeräten

Produktspezifikationen

Eigenschaft	Wert
Qualitätsgrad	ISO 8-9
Material	Stahl
Herstellen	Ausrüstungshobbing
Größe	Verschiedene Größen erhältlich
Zahngenauigkeit	ISO 8-9
Anzahl der Zähne	Je nach Größe.
Profilart	Doppelhelical Getriebe

Beschreibung des Produkts

Beschreibung des doppelhelialen Getriebes:Aus der Sicht des Verhältnisses zwischen Leistungsübertragungseffizienz und Baugröße ist ein Doppelhebelrad eine Form von Getriebe, die mehr Leistung in einem Einheitsvolumen übertragen kann.und die Leistungsdichte wird durch Optimierung der Zahnlayout und Kraftverteilung verbessert.

Eigenschaft des doppelhelialen Getriebes:

Die Übertragungsleistung ist unter der gleichen Größe größer
Die symmetrische Verteilung der Zähne macht die Kontaktbelastung gleichmäßiger und die Materialnutzung hoch
Die kompakte Struktur ermöglicht eine leistungsstarke Übertragung in begrenztem Raum
Starke Überlastbeständigkeit bei einer Last, die von mehreren Radhändern geteilt wird

Arbeitsprinzip:Die symmetrischen Zähne werden bei hoher Leistung gleichzeitig mit mehreren Zahnoberflächen verbunden und verteilen so das Drehmoment auf mehrere Berührungspunkte.die eine effiziente Hochleistungsübertragung in kleineren Strukturen ermöglicht und gleichzeitig übermäßigen Verschleiß oder Bruch verhindert.

Anwendungen:Ausrüstung, für die in kompakten Räumen eine Übertragung mit sehr hoher Leistung erforderlich ist, einschließlich Schleifgetriebe für den Antrieb von Schiffen und Geschwindigkeitssteigerer für große Windkraftanlagen.

Technische Spezifikation

Merkmal	Spezifikation
Maßgeschneidert	✓
Typ des Getriebeprofils	Zylindrische Ausrüstung
Herstellung	Ausrüstungsfräsen
Zähneknirschen	✓
DP	Gewohnheit
Anzahl der Zähne (Z)	Gewohnheit
Druckwinkel (α)	Gewohnheit
Bleiwinkel	Gewohnheit
Zahngenauigkeitsgrad	ISO-Klasse 9
Wärmebehandlung	Auslöschen und Temperen
Oberflächenhärte	260 bis 300 HB

Vergleich der Qualitäten der Stahlcodes

CHINA/UK	ISO-Nummern	- Das ist nicht wahr.	ASTM	JIS	DIN
45	C45E4	45	1045	S45C	CK45
40Cr	andere	40X	5140	Schnittstellen	andere
20CrMo	18CrMo4	20XM	4118	SCM22	25CrMo4
42CrMo	42CrMo4	38XM	4140	SCM440	42CrMo4
20CrMnTi		18XGT		SMK22
20Cr2Ni4		20X2H4A
20CrNiMo	20CrNiMo2	20XHM	8720	Die SNCM220	21NiCrMo2
40CrNiMoA		40XH2MA/40XHMA	4340	SNCM 439	40NiCrMo6/36NiCrMo4
20CrNi2Mo	20NiCrMo7	20XH2MA	4320	Die SNCM420
