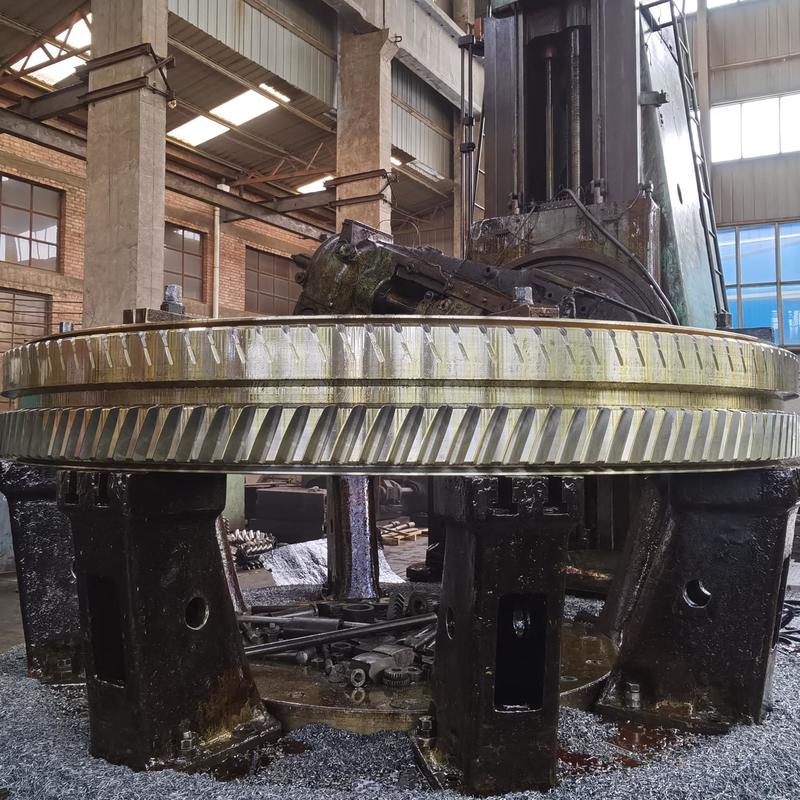

ISO-Klasse 6-7 Doppelhelixgetriebe für Bergbau und Landwirtschaft

Herkunftsort	China
Markenname	YIZGEAR

Produktdetails

Qualitäts-Grad:

ISO-Klasse 6-7

Wärmebehandlung:

Karburierung

Typ des Getriebeprofils:

zweisprungiges Getriebe

Herstellung:

Gang-Mahlen

Abstand zur Mitte:

Individualisiert

Dimension:

Als Muster oder Zeichnung

Hervorheben:

Doppelspirale Zahnräder der Klasse ISO 6-7

mit einer Breite von mehr als 20 mm

agriculture double helical gears

Zahlungs- und Versandbedingungen

Min Bestellmenge

1 Satz

Verpackung Informationen

Kisten aus Sperrholz

Lieferzeit

30 Tage

Zahlungsbedingungen

L/C, T/T

Versorgungsmaterial-Fähigkeit

500 Sätze/Monat

Produktbeschreibung

Doppel-Schrägverzahnung Hohe Toleranz und Reduzierter Wartungsaufwand für jede Anwendung

Produktspezifikationen

Attribut	Wert
Qualitätsgrad	ISO 6-7 Grad
Wärmebehandlung	Aufkohlen
Zahnprofiltyp	Doppel-Schrägverzahnung
Herstellung	Verzahnungsfräsen
Achsabstand	Kundenspezifisch
Abmessung	Wie Muster oder Zeichnung

Produktbeschreibung

Beschreibung der Doppel-Schrägverzahnung:Aus Sicht der Installationsfreundlichkeit und der Wartungskosten ist die Doppel-Schrägverzahnung ein Zahnradbauteil mit hoher Toleranz gegenüber Installationsfehlern und geringerem Wartungsaufwand. Ihre Konstruktion reduziert die Komplexität der Installation und Wartung.

Hauptmerkmale

Keine Notwendigkeit, das axiale Spiel während der Installation genau einzustellen
Der Selbstausgleich der Axialkraft reduziert die Anforderungen an die Lagerpositionierungsgenauigkeit
Gleichmäßiger Verschleiß der Zahnräder gewährleistet eine lange Lebensdauer und reduziert die Austauschhäufigkeit
Keine Notwendigkeit, sich während der Wartung mit axialkraftbezogenen Komponenten zu befassen, was den Aufwand und die Kosten reduziert

Funktionsprinzip

Bei der Installation können sich die symmetrischen Zähne der Doppel-Schrägverzahnung auch bei geringfügigen Parallelitätsfehlern der Achse durch elastische Verformung an kleine Abweichungen anpassen, um die Eingriffsstabilität zu gewährleisten. Bei langfristiger Nutzung sorgt die gleichmäßige Kraftverteilung für eine konstante Verschleißrate, so dass bei der Wartung nur eine routinemäßige Inspektion des Zahnoberflächenverschleißes und des Schmierungszustands erforderlich ist.

Anwendungen

Geeignet für Geräte mit komplexen Installationsumgebungen und begrenzten Wartungsbedingungen, wie z. B. Förderantriebe für Bergbaumaschinen und Getriebe für landwirtschaftliche Traktoren.

Technische Daten

Produkte	Doppel-Schrägverzahnung
Sonderanfertigung	✓
Zahnprofiltyp	Zylinderrad
Herstellung	Verzahnungsfräsen
Zahnschleifen	✓
DP	Benutzerdefiniert
Zähnezahl (Z)	Benutzerdefiniert
Druckwinkel (α)	Benutzerdefiniert
Steigungswinkel	Benutzerdefiniert
Zahnradgenauigkeitsgrad	ISO 9 Grad
Wärmebehandlung	Abschrecken & Anlassen
Oberflächenhärte	260-300HB

Stahlcode-Gütevergleiche

CHINA/GB	ISO	ГΟСТ	ASTM	JIS	DIN
45	C45E4	45	1045	S45C	CK45
40Cr	41Cr4	40X	1045	SCr440	41Cr4
20CrMo	18CrMo4	20ХМ	4118	SCM22	25CrMo4
42CrMo	42CrMo4	38XM	4140	SCM440	42CrMo4
20CrMnTi		18XГT		SMK22
20Cr2Ni4		20X2H4A
20CrNiMo	20CrNiMo2	20XHM	8720	SNCM220	21NiCrMo2
40CrNiMoA		40XH2MA/40XHMA	4340	SNCM439	40NiCrMo6/36NiCrMo4
20CrNi2Mo	20NiCrMo7	20XH2MA	4320	SNCM420
