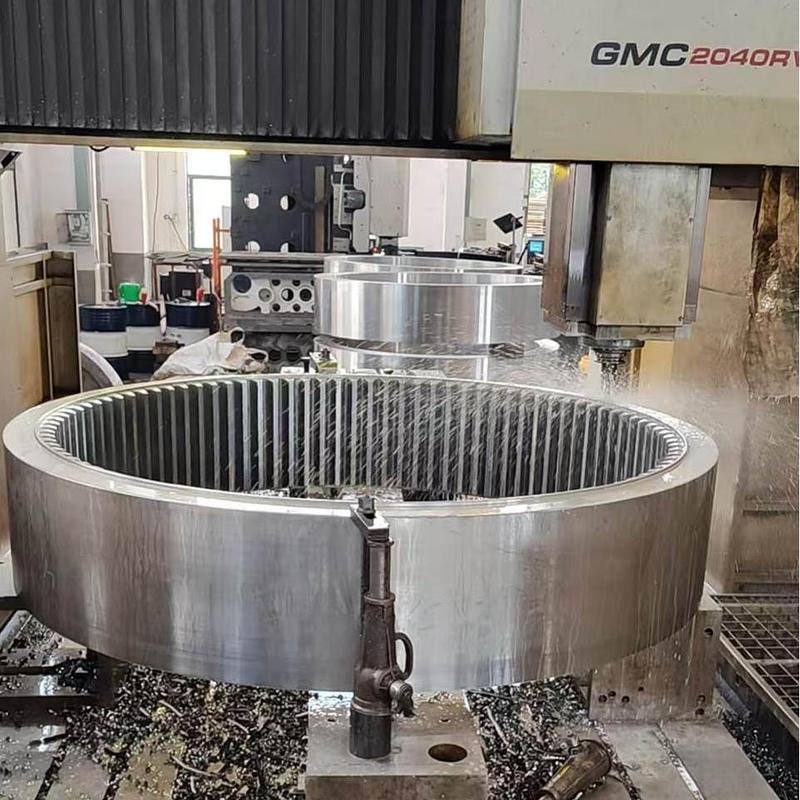

angepasste Präzisionsteile für die Bearbeitung der inneren Spurgetriebe für die Kraftübertragung

1) Beschreibung des Innenzahnrads

Innenzahnräder sind spezielle Verzahnungen, die zur Erzielung spezifischer Bewegungsübertragungen und Funktionsintegration konzipiert sind. Sie dienen nicht nur als Getriebekomponenten, sondern in bestimmten Anwendungen auch als strukturelle Stützen oder Bewegungsbahnsteuerungen.

2) Funktionsprinzip

Über die konventionelle Rotationsbewegungsübertragung hinaus können Innenzahnräder erhebliche Untersetzungsverhältnisse innerhalb spezifischer Mechanismen erreichen, wie z. B. Planetengetriebe mit einer geringen Zähnezahl. Ihr Funktionsprinzip beruht auf der Zähnezahldifferenz zwischen dem Planetenrad und dem Innenringrad, wodurch ein erhebliches Untersetzungsverhältnis durch einen geringen Zähnedifferenz erreicht wird.

3) Eigenschaften des Innenzahnrads

• Funktionsintegration: Oft so konzipiert, dass sie gleichzeitig als Lagergehäuse, Gehäuse oder Teil einer Trommel dienen und eine funktionale Vereinheitlichung erreichen.
• Zähnedifferenz-Design: Bei Harmonic Drives und Zykloidgetrieben ist das Innenradprofil möglicherweise keine Evolventenkurve, sondern eine spezielle Zahnform.
• Variable Montagemethoden: Innenzahnräder können feststehend (z. B. stationäre Ringräder in Planetengetrieben) oder beweglich sein.

4) Vorteile des Innenzahnrads

• Erzielung außergewöhnlich hoher Übersetzungsverhältnisse: Bei Hinterschnittverzahnungen kann eine einzelne Stufe Untersetzungsverhältnisse von über hundert erreichen, was zu einer extrem kompakten Struktur führt.
• Hohe Funktionsintegration: Reduziert die Anzahl der Komponenten und vereinfacht die Gesamtstruktur.
• Vielseitige Bewegungskonfigurationen: Durch die Fixierung des Innen- oder Außenrads kann eine Vielzahl unterschiedlicher Bewegungsausgangskonfigurationen abgeleitet werden.

5) Anwendung

Hauptsächlich zur Erzielung spezieller Bewegungsfunktionen und außergewöhnlich hoher Übersetzungsverhältnisse eingesetzt:

• Zykloiden-Pinwheel-Reduzierer: Das Innenzahnrad fungiert als ‘Pinwheel’, das mit dem Zykloidenrad kämmt, um hohe Untersetzungsverhältnisse und außergewöhnliche Steifigkeit zu liefern.
• Harmonische Reduzierer: Das Kämmen des flexiblen Zahnrads mit dem starren Zahnrad (Innenzahnrad) ist von zentraler Bedeutung für die Erzielung präziser Bewegungen.
• Indexiermechanismen für Spezialwerkzeugmaschinen: Dienen als Kernübertragungs- und Stützkomponenten für große Drehtische.
• Durchflussmesser: Wird in speziellen Messgeräten wie Ovalrad-Durchflussmessern verwendet.
