| Herkunftsort: | China |
|---|---|
| Markenname: | YIZGEAR |
| Modellnummer: | HB2207004 |
| Min Bestellmenge: | 1 Satz |
| Preis: | $1000/ Set |
| Verpackung Informationen: | Sperrholz-Kiste |
| Lieferzeit: | 75 Tage |
| Zahlungsbedingungen: | L/C, T/T |
| Versorgungsmaterial-Fähigkeit: | 50 Satz/Monat |
| Typ: | zylinderförmiger Gang | Marke: | OEM-Produkte |
|---|---|---|---|
| Härte: | 260 bis 300 HB | Außendurchmesser: | 975 |
| Zähne nummerieren: | 67 | MOQ: | 1 SET |
| Hervorheben: | Doppelschrägverzahnung vom Typ V,Fischgrätenzahnradsatz vom Typ V,Doppelschrägverzahnung aus Gussstahl |
||

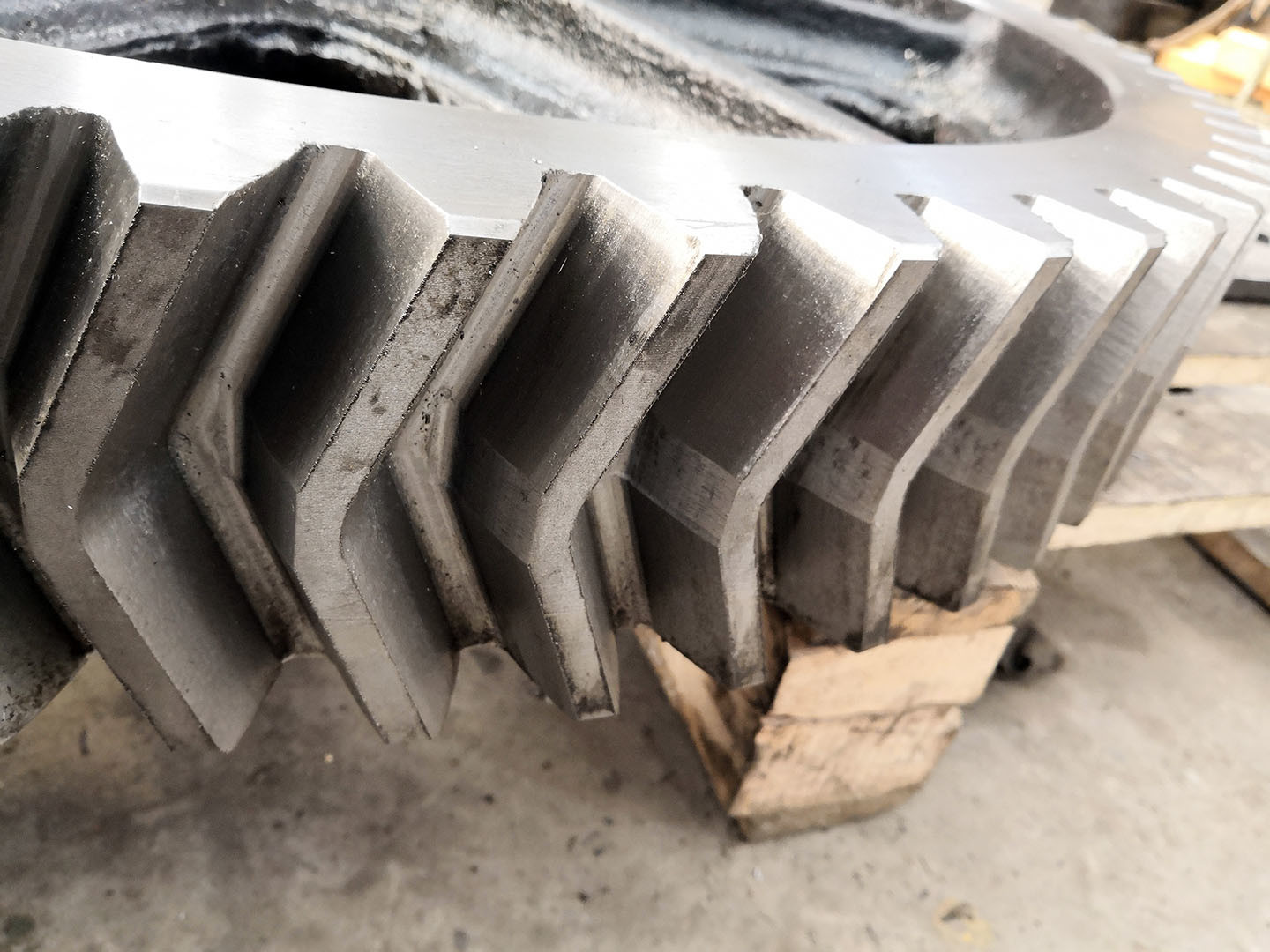

1) Anwendungen von Heringebeinen
Walzmaschinen, Dampfturbinen
2) Eigenschaften des Heringbein-Reaches
a) Ohne seitliche Schub-Axiallast.
b) Übertragung der Energie reibungsloser, da zu einem bestimmten Zeitpunkt mehr als zwei Zähne eingeklemmt sind.
3) Beschreibung des Heringbeinangriffs
Heringbone-Zug ist eine spezifische Art des doppelhelialen Zuges.
Es handelt sich um eine spezielle Kombination aus linken und rechten Schraubzahnzähnen.
| Produkte | Ausrüstung für Heringbone |
| Maßgeschneidert | √ |
| Typ des Getriebeprofils | Hirschknochen |
| Herstellung von Zahnrädern | Ausrüstungsfräsen |
| Zähne schleifen | Null |
| Modul (M) | 10 |
| Anzahl der Zähne (Z) | 16 |
| Druckwinkel (α) | 20° |
| Helixwinkel (β) | Gewohnheit |
| Zahngenauigkeitsgrad | ISO-Klasse 8 bis 9 |
| Wärmebehandlung | Auslöschen und Temperen |
| Vergleich der Stahlqualitäten | |||||
| CHINA/UK | ISO-Nummern | - Das ist nicht wahr. | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | andere | 40X | 5140 | Schnittstellen | andere |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | Die SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | Die SNCM420 | |
