| Herkunftsort: | China |
|---|---|
| Markenname: | YIZGEAR |
| Modellnummer: | SPG22081102 |
| Min Bestellmenge: | 5 Stücke |
| Preis: | $260/Piece |
| Verpackung Informationen: | Sperrholz-Kiste |
| Lieferzeit: | Dryas 50 |
| Zahlungsbedingungen: | L/C, D/P, T/T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 1500 Stücke/Monat |
| Material: | 20Cr2Ni4 | Modul: | 10 |
|---|---|---|---|
| Zahnbreite: | 80 mm | Zähne nummerieren: | 37 |
| Profil-Art: | Stirnrad | Qualitätsgrad: | ISO-Klasse 6-7 |
| Hervorheben: | Kundengebundenes Metallstirnrad,10 gerade Zähne des Modul-37T übersetzen,Modul 37T des Metallstirnrad-10 |
||

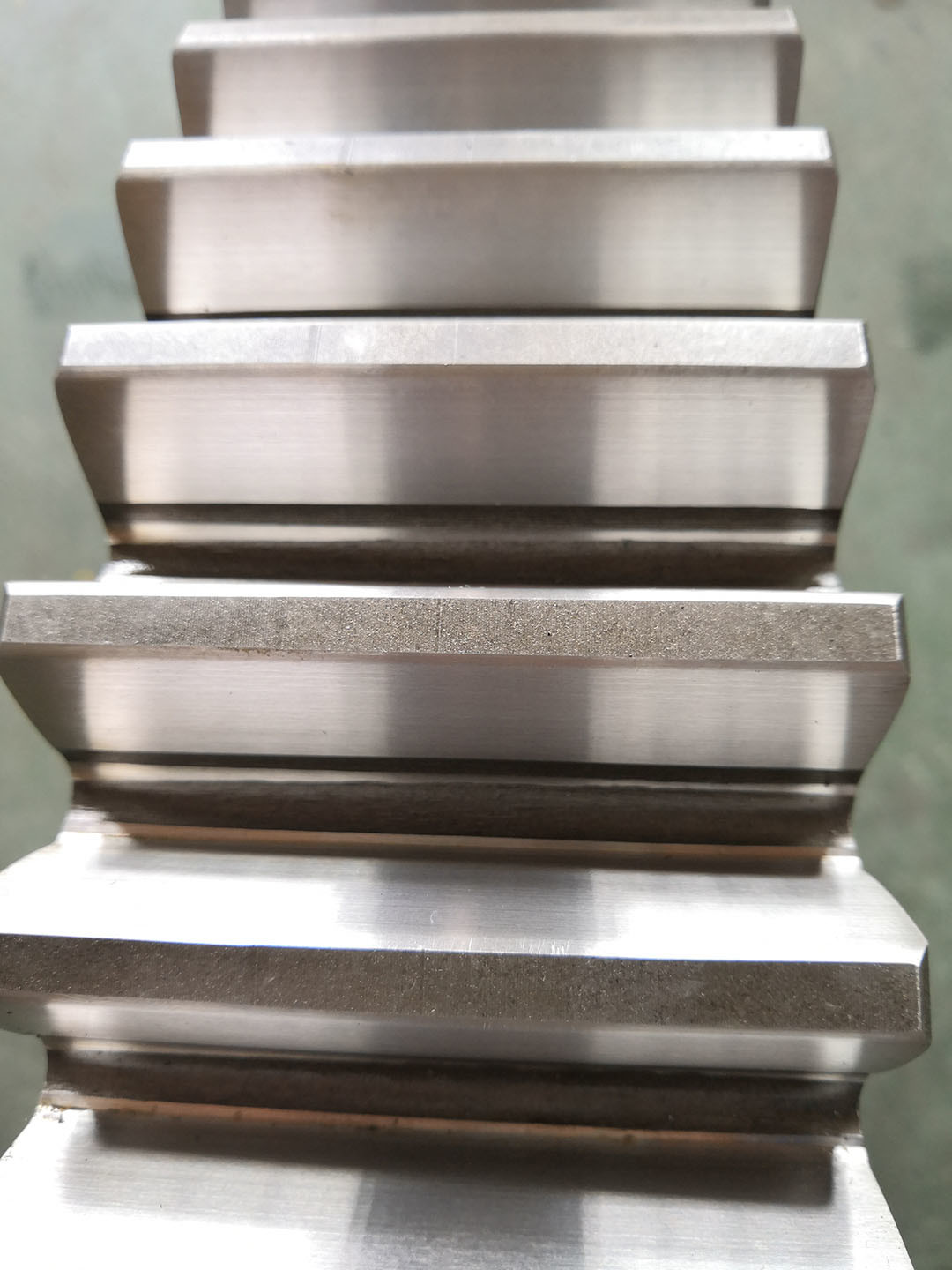

10 Modul 37T Individuelle Spurgetriebe für das Übertragungssystem von Bergbau-Ausrüstungen
1) Beschreibung des Spurgear
Spurgetriebe sind eine Art zylindrischer Getriebe mit parallel und koplanaren Wellen und geraden Zähnen
Sie sind wohl die einfachste und häufigste Art von Getriebe.
für eine breite Palette von Anwendungen geeignet.
2) Eigenschaften des Spurgear
Die Zähne eines Spornganges haben ein involutes Profil und vernetzen jeweils einen Zahn.
Dies bedeutet, daß die Zahnmaschen nur Radialkräfte erzeugen (keine axialen Kräfte), aber die Zahnmascheneinrichtung verursacht hohe
Aus diesem Grund werden Spurgetriebe typischerweise für niedrigere
Schnelligkeitsanwendungen, obwohl sie bei fast jeder Geschwindigkeit verwendet werden können.
| Produkte | Rückenräder |
| Maßgeschneidert | √ |
| Typ des Getriebeprofils | Zylindrische Zahnräder |
| Herstellung von Zahnrädern | Ausrüstungshobbing |
| Zähne schleifen | √ |
| Modul (M) | 10 |
| Anzahl der Zähne (Z) | 37 |
| Druckwinkel (α) | 20° |
| Helixwinkel (β) | 0° |
| Zahngenauigkeitsgrad | ISO-Klasse 6-7 |
| Wärmebehandlung | Vergasung |
| Oberflächenhärte | 58 bis 62 HRC |
| Vergleich der Stahlqualitäten | |||||
| CHINA/UK | ISO-Nummern | - Das ist nicht wahr. | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | andere | 40X | 5140 | Schnittstellen | andere |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | Die SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | Die SNCM420 | |
