| Herkunftsort: | China |
|---|---|
| Markenname: | YIZGEAR |
| Modellnummer: | SPG22081103 |
| Min Bestellmenge: | 5 Stücke |
| Preis: | $260/Piece |
| Verpackung Informationen: | Sperrholz-Kiste |
| Lieferzeit: | Dryas 50 |
| Zahlungsbedingungen: | L/C, D/P, T/T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 1500 Stücke/Monat |
| Material: | 20Cr2Ni4 | DP: | 2.54 |
|---|---|---|---|
| Zahnbreite: | 65 | Zähne nummerieren: | 24 |
| Profil-Art: | Gerade Zähne | Qualitätsgrad: | ISO-Klasse 6-7 |
| Hervorheben: | Stahlstirnräder 20Cr2Ni4,Modul 24T der Präzisions-Stirnrad-10,Stahlstirnräder der präzisions-20Cr2Ni4 |
||

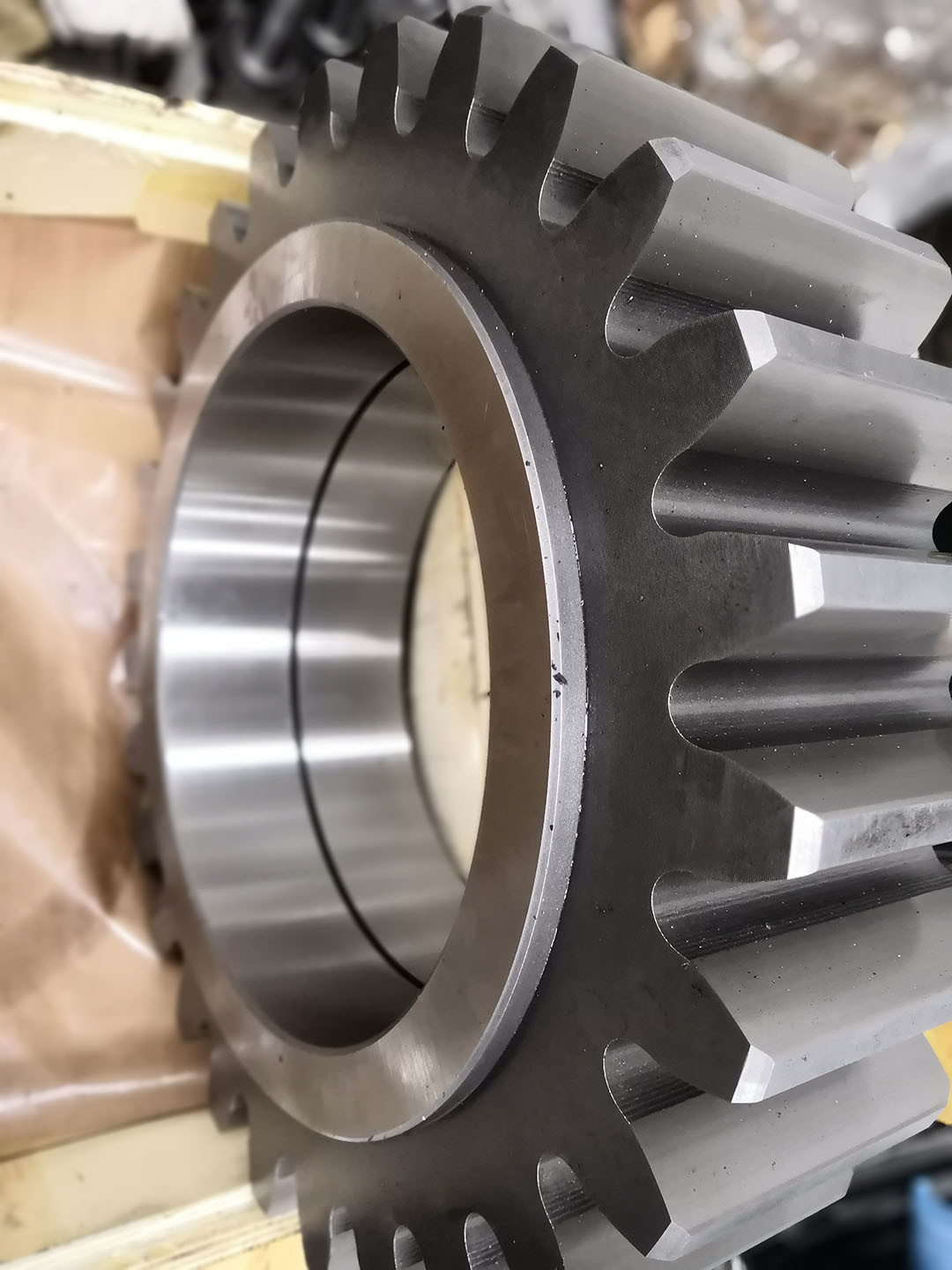

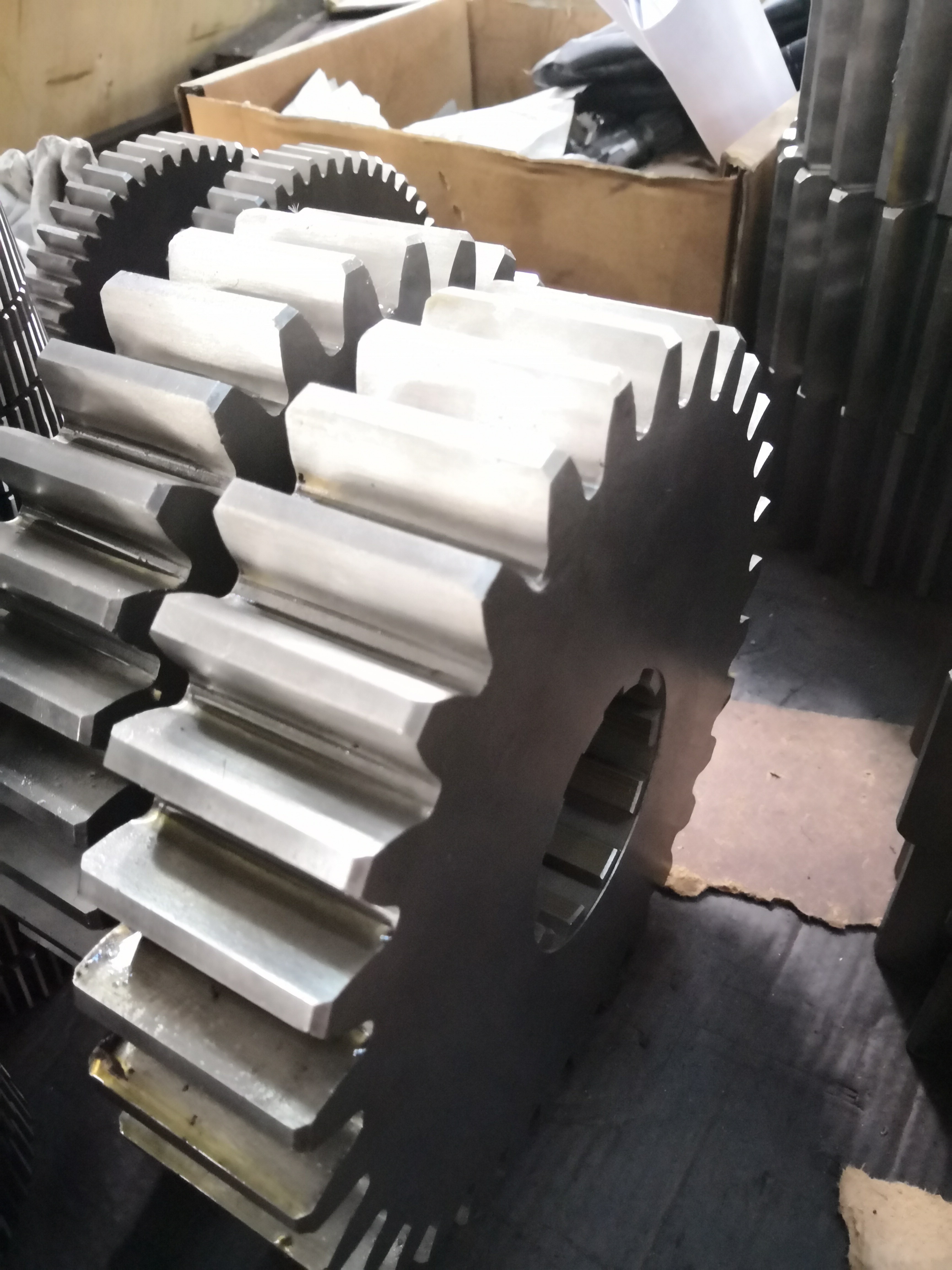

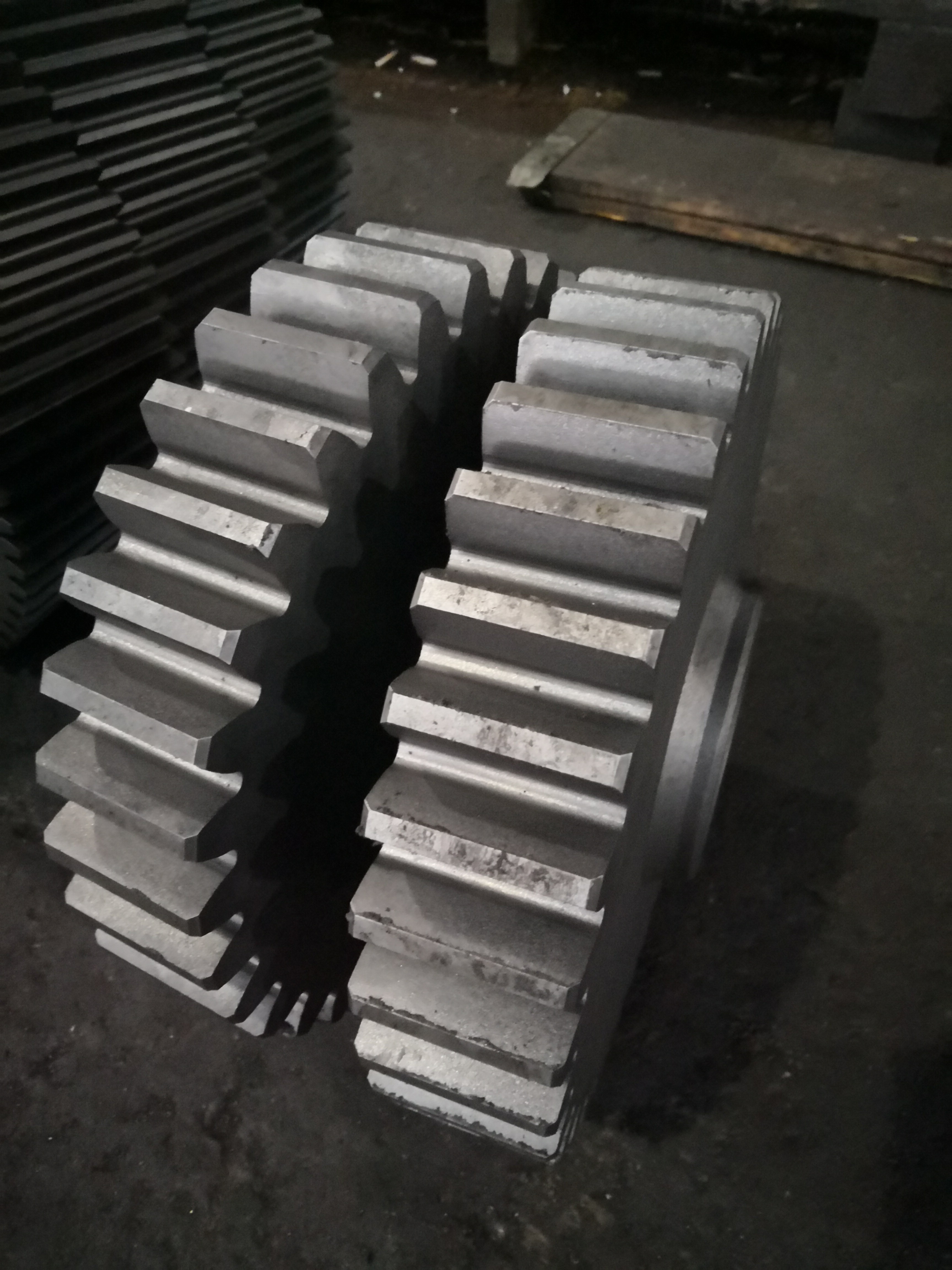

10 Modul 24T Getriebeschleifwerk Planetengetriebe für Übertragungsgeschwindigkeitsreduktoren
1) Arten von Spurgetrieben
Es gibt zwei Haupttypen von Spurenrädern: äußere und innere.
Außenräder haben Zähne, die geschnitten sind auf der Außenseite des Zylinders.
Zwei äußere Zahnräder vernetzen sich und drehen sich in entgegengesetzte Richtungen.
Die inneren Zahnräder dagegen haben Zähne, die an der Innenfläche des Zylinders geschnitten sind.
Ein externes Zahnrad Das Getriebe befindet sich im inneren Getriebe und dreht sich in die gleiche Richtung.
Weil die Wellen positioniert sind Wenn sie näher zusammen sind, sind die internen Getriebesammlungen kompakter als die externen Getriebe.
Innere Zahnräder sind hauptsächlich für planetare Getriebe verwendet.
| Produkte | Rückenräder |
| Maßgeschneidert | √ |
| Typ des Getriebeprofils | Zylindrische Zahnräder |
| Herstellung von Zahnrädern | Ausrüstungshobbing |
| Zähne schleifen | √ |
| Modul (M) | 10 |
| Anzahl der Zähne (Z) | 24 |
| Druckwinkel (α) | 20° |
| Helixwinkel (β) | 0° |
| Zahngenauigkeitsgrad | ISO-Klasse 6-7 |
| Wärmebehandlung | Vergasung |
| Oberflächenhärte | 58 bis 62 HRC |
| Vergleich der Stahlqualitäten | |||||
| CHINA/UK | ISO-Nummern | - Das ist nicht wahr. | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | andere | 40X | 5140 | Schnittstellen | andere |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | Die SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | Die SNCM420 | |
