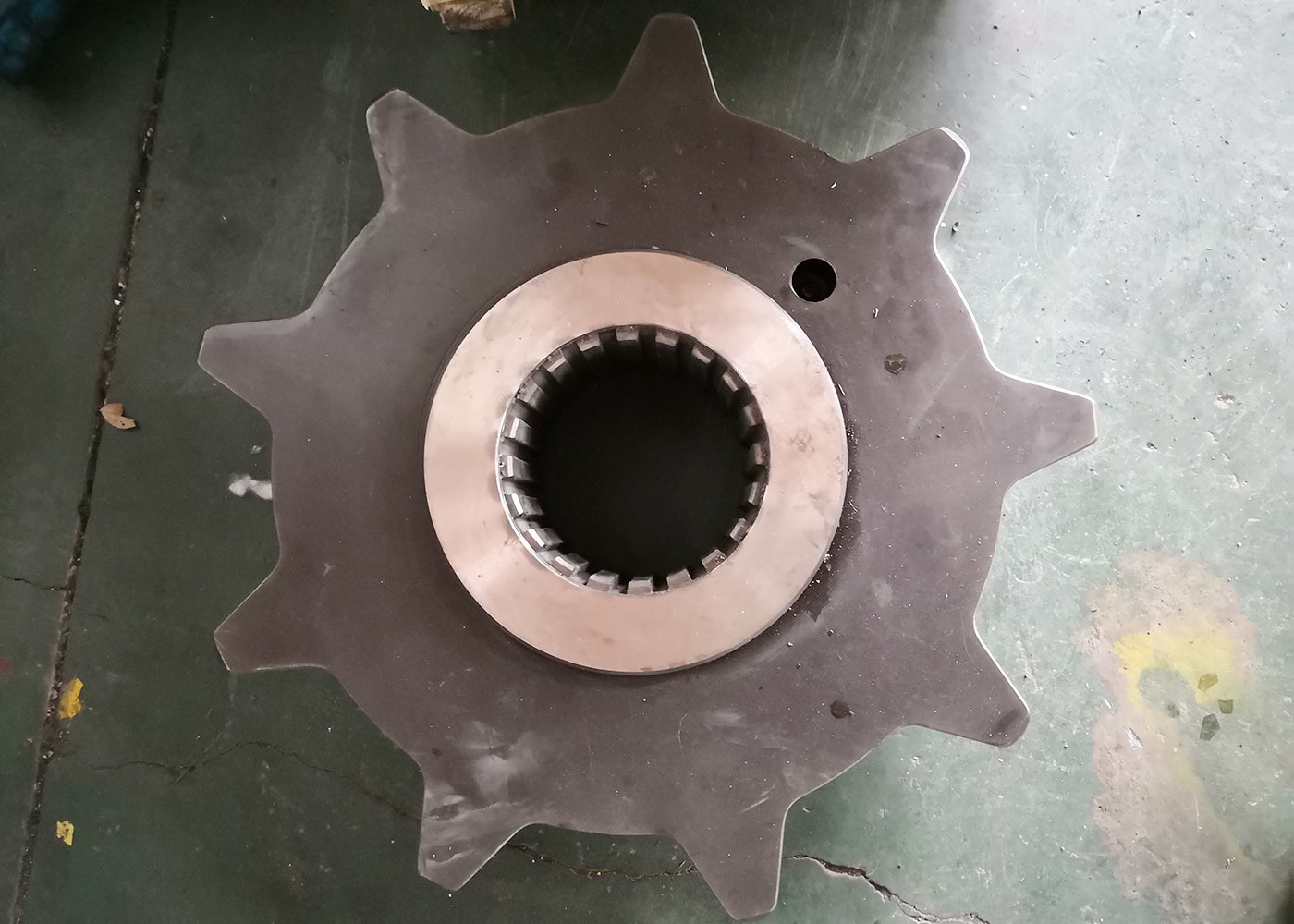

| Typ: | Stern-Sprocket | Breite der Spalte: | 10 |
|---|---|---|---|
| Kerndurchmesser: | 137 | Major Diameter: | 150 |
| Qualitätsgrad: | Grad ISO 8 | Material: | DIN 17CrNiMo6 |
| Hervorheben: | Stern-Kettenrad des Getriebe-17CrNiMo6,Stern-Kettenrad mit internen Keilen,Getriebe spielen Kettenrad die Hauptrolle |
||
1)Beschreibung der Parallelspalte/der geraden Seitenspalte
Die parallele Spline hat gerade und parallele Zahnflanken und verschiedene Standards Anzahl der Zähne kann variieren
Sie können aufgrund ihrer hohen Leistung ein höheres Drehmoment übertragen als Involute-Splines und -Ziegelungen.
große Zahndicke vom kleinen bis zum großen Profildurchmesser.
Konzentration in der Wurzel der Flanken.
| Produkte | Stern-Sprocket |
| Maßgeschneidert | √ |
| Typ des Getriebeprofils | Innerer Splitter |
| Herstellung von Zahnrädern | Ausrüstung |
| Zähne schleifen | |
| Härte | ≥ 51 HRC |
| Verhärtete Tiefe | 1.4 bis 1.8 mm |
| Druckwinkel (α) | 20° |
| Helixwinkel (β) | 0° |
| Zahngenauigkeitsgrad | ISO 8 Stufe |
| Wärmebehandlung | Vergasung |
| Gewicht | 89 kg |
| Vergleich der Stahlqualitäten | |||||
| CHINA/UK | ISO-Nummern | - Das ist nicht wahr. | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | andere | 40X | 5140 | Schnittstellen | andere |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | Die SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | Die SNCM420 | |
