| Herkunftsort: | China |
|---|---|
| Markenname: | YIZGEAR |
| Modellnummer: | POM2022082101 |
| Min Bestellmenge: | 2 Sätze |
| Preis: | $2/ Piece |
| Verpackung Informationen: | Sperrholz-Kiste |
| Lieferzeit: | 62 Tage |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 500 Sätze/Monat |
| Modul: | 1 | Zähne nummerieren: | 14 |
|---|---|---|---|
| Helixwinkel: | 20° | Material: | 40Cr |
| Ausrichtung: | Linke Hand | Gesamthöhe: | 11.25 |
| Hervorheben: | schraubenartige 40Cr Stahlritzel,1 Getriebe des Modul-14T,40Cr schraubenartige Getriebe des Stahl-14T |
||

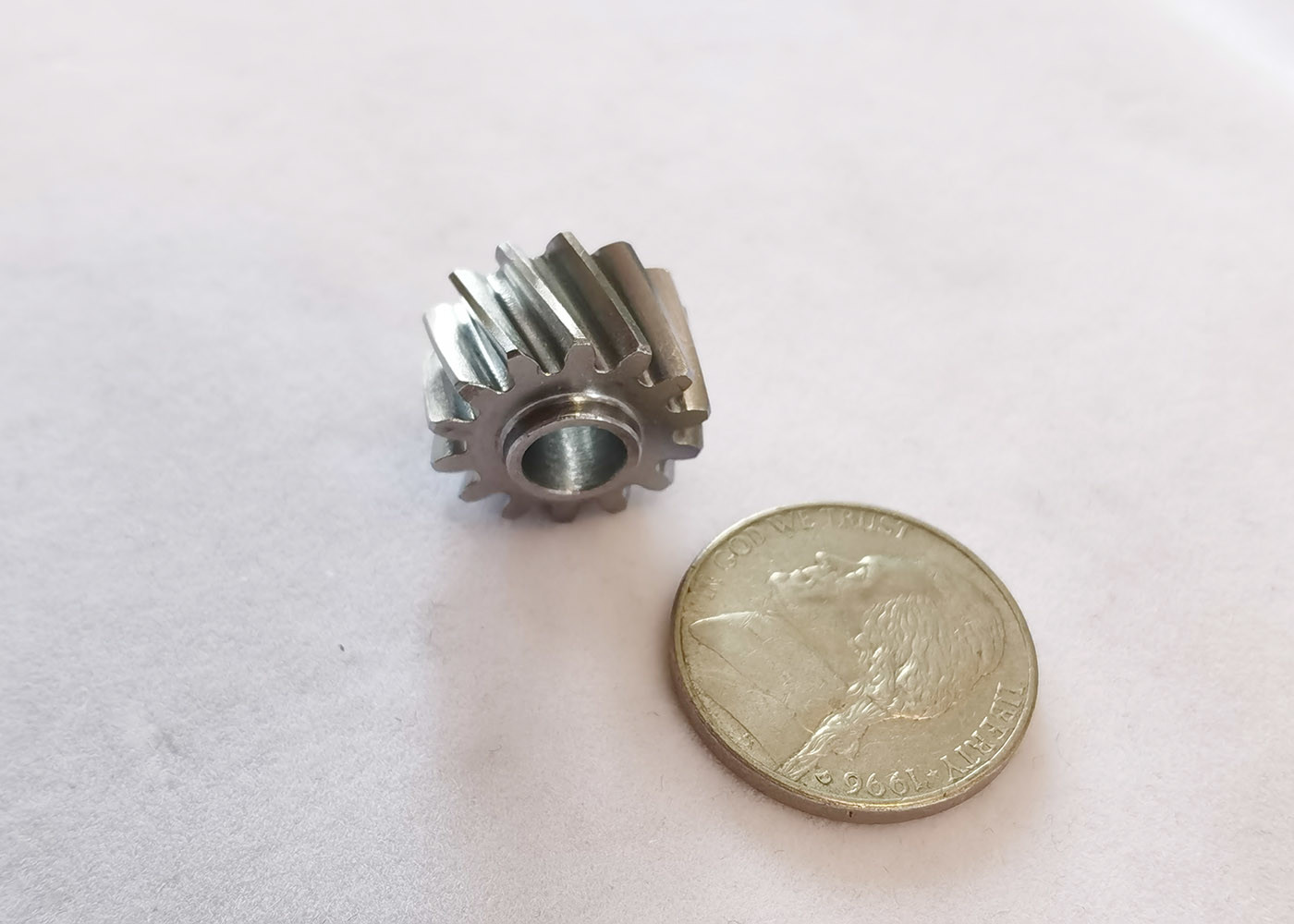

1)Beschreibung der Helical Gears
Die verwinkelten Zähne schalten sich langsamer an als die Spur-Zähne, so daß sie reibungsloser und leiser laufen.
Bei parallele Helical-Zahnräder kommen jedes Zahnpaar zuerst an einem einzigen Punkt an einer Seite des Zahnrads in Berührung,
eine bewegliche Kurve des Kontakts dann allmählich über die Zahnfläche zu einem Maximum wächst dann zurückzieht, bis die Zähne
Kontakt an einem einzigen Punkt auf der gegenüberliegenden Seite abbrechen.
| Produkte | Schraubenräder |
| Maßgeschneidert | √ |
| Material | 40Cr |
| Herstellung von Zahnrädern | Ausrüstungshobbing |
| Zähne schleifen | |
| Anzahl der Zähne (Z) | 16 |
| Druckwinkel (α) | 20° |
| Helixwinkel (β) | 20° |
| Zahngenauigkeitsgrad | ISO-Klasse 7/AGMA-Klasse 11 |
| Wärmebehandlung | Vergasung |
| Oberflächenhärte | 58 bis 62 HRC |
| Vergleich der Stahlqualitäten | |||||
| CHINA/UK | ISO-Nummern | - Das ist nicht wahr. | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | andere | 40X | 5140 | Schnittstellen | andere |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | Die SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | Die SNCM420 | |
