| Herkunftsort: | China |
|---|---|
| Markenname: | YIZGEAR |
| Modellnummer: | GS2022082105 |
| Min Bestellmenge: | 5 PC |
| Preis: | $2/ Piece |
| Verpackung Informationen: | Sperrholz-Kiste |
| Lieferzeit: | 62 Tage |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 500 Sätze/Monat |
| Modul: | 2 | Gangart: | Schraubenartiger Gang |
|---|---|---|---|
| Helixwinkel: | 15° | Material: | 20CrMnTi |
| Druckwinkel: | 20° | Außendurchmesser: | 152 mm |
| Hervorheben: | rechter schraubenartiger Gang 20CrMnTi,Schraubenartiger Gang für Geschwindigkeits-Reduzierer,2 Modul-rechter schraubenartiger Gang |
||

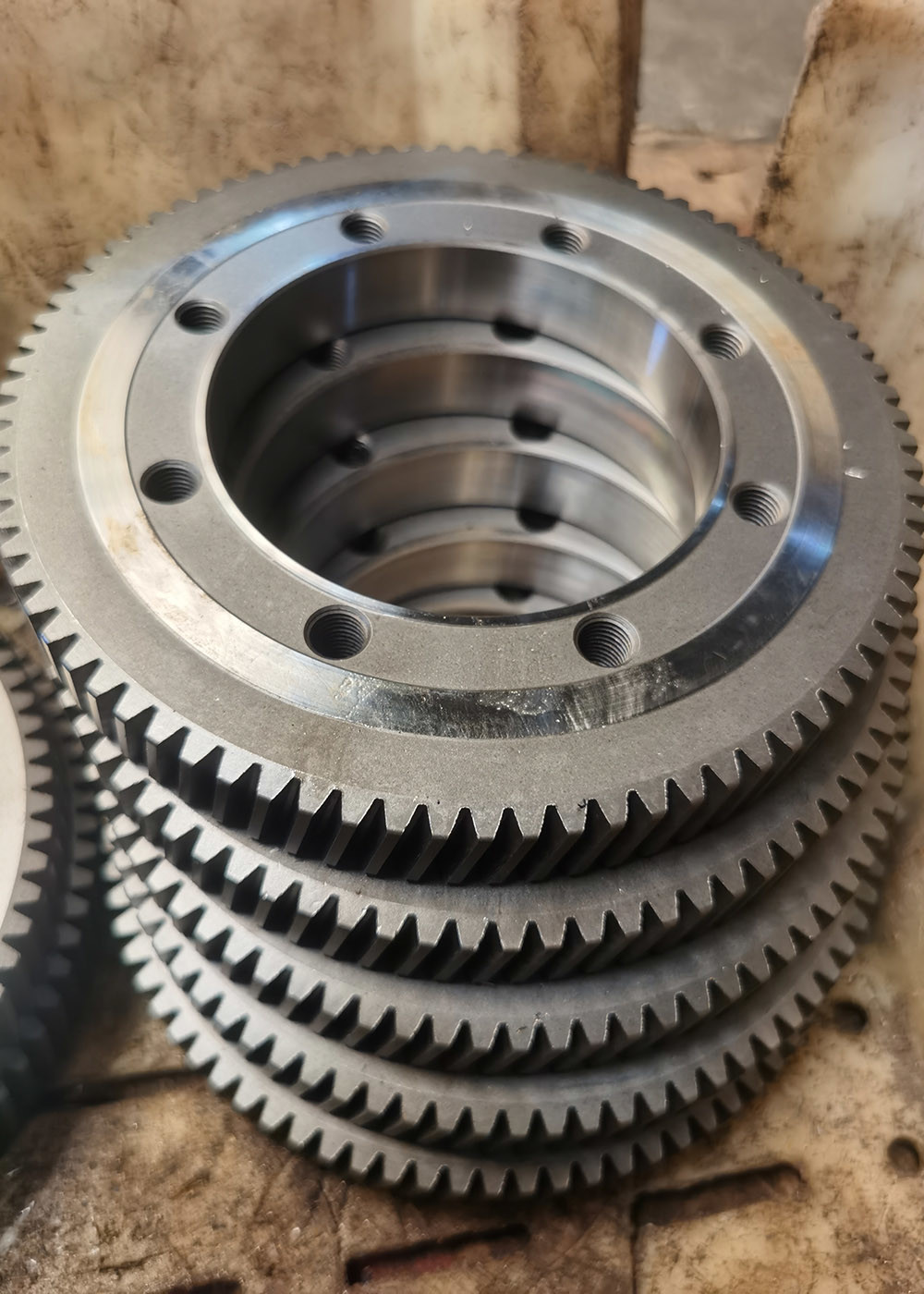

1) Beschreibung der Schraubenräder
Helical Gears sind Kraftübertragungsgeräte, die hauptsächlich zur Verringerung der Geschwindigkeit und Erhöhung des Drehmoments verwendet werden
Sie können grundsätzlich in zwei Formen unterteilt werden:
mit einer Leistung von mehr als 100 W und einer Leistung von mehr als 100 W
Während ein Schrägrad in der Abschnittsansicht die gleiche Involutzahnform wie ein Spurenrad hat,
Es wird in einem Winkel zur Zirkulation des Zahnrads geschnitten, der als Helixwinkel eingeführt wird.
| Produkte | Schraubenräder |
| Maßgeschneidert | √ |
| Material | 20CrMnTi |
| Herstellung | Ausrüstungshobbing |
| Zähneknirschen | √ |
| Modul (M) | 2 |
| Anzahl der Zähne (Z) | 14 |
| Druckwinkel (α) | 20° |
| Helixwinkel (β) | 20° |
| Genauigkeitsgrad | ISO-Klasse 7/AGMA-Klasse 11 |
| Wärmebehandlung | Vergasung |
| Oberflächenhärte | 58 bis 62 HRC |
| Vergleich der Stahlqualitäten | |||||
| CHINA/UK | ISO-Nummern | - Das ist nicht wahr. | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | andere | 40X | 5140 | Schnittstellen | andere |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | Die SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | Die SNCM420 | |
