| Herkunftsort: | China |
|---|---|
| Markenname: | YIZGEAR |
| Modellnummer: | SPG22082201 |
| Min Bestellmenge: | 5 Stücke |
| Preis: | $260/Piece |
| Verpackung Informationen: | Sperrholz-Kiste |
| Lieferzeit: | Dryas 50 |
| Zahlungsbedingungen: | L/C, D/P, T/T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 1500 Stücke/Monat |
| Material: | 20Cr2Ni4 | Modul: | 16 |
|---|---|---|---|
| Zahnbreite: | 75 | Zahn-Zahl: | 15 |
| Neigungs-Durchmesser: | 280 | Keil-Art: | Geradseitiges Splitter |
| Hervorheben: | 16 Metallstirnrad des Modul-15T,16 gerades Stirnrad des Moduls 15T,Gerade mit Seiten versehen verkeilen Metallstirnrad |
||

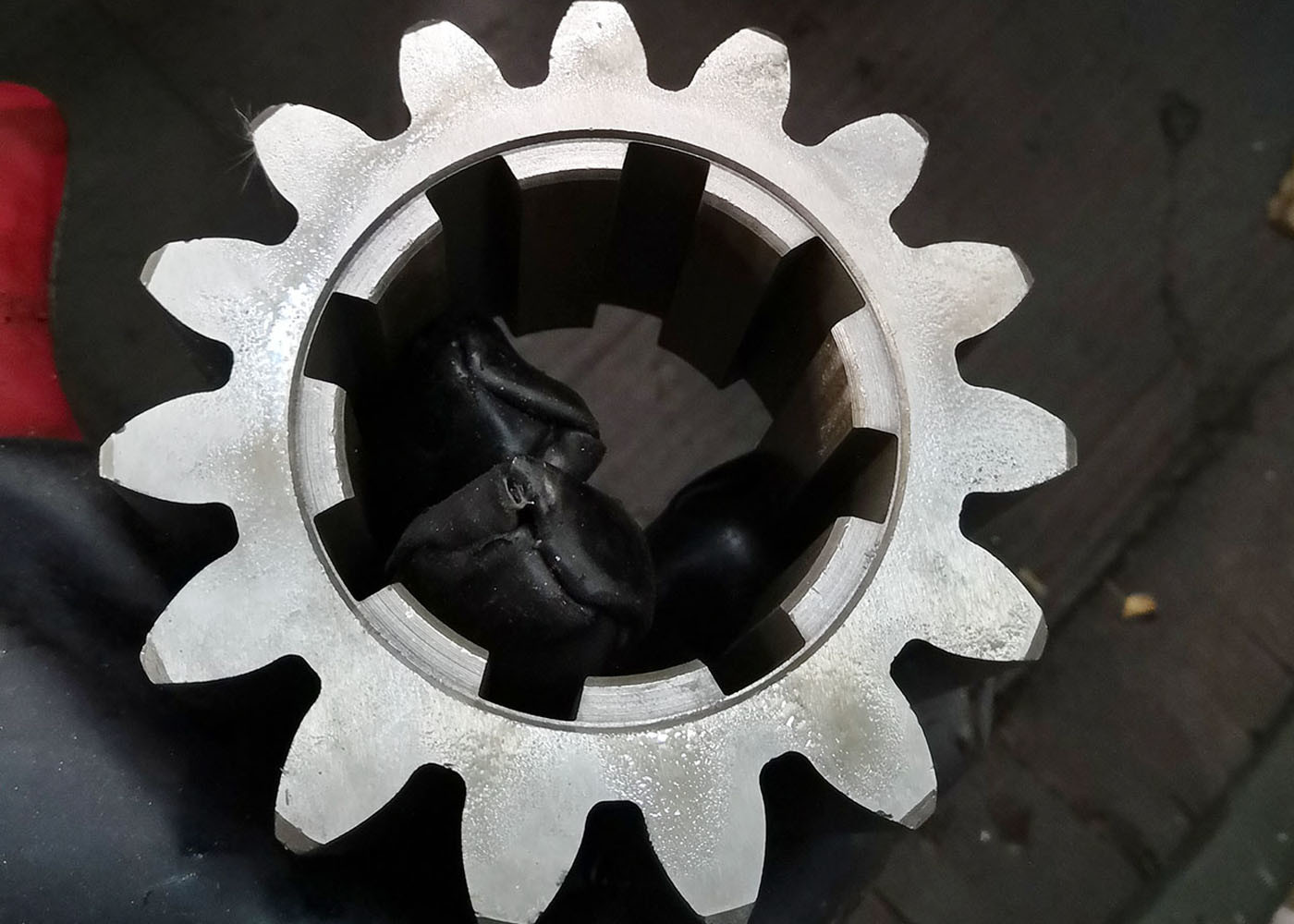

16 Modul 15T Getriebe Schleifwerk Metallspurgetriebe mit gerader Seitenspalte
1) Beschreibung der Splines
Eine Spline wird gebildet, wenn die Schlüsselbahnen um ein Loch ausgerichtet sind.
Zähne können gerade, involute oder spiralförmig geformt sein.
in Maschinen und Fahrzeugen, wie z. B. Getriebewechselgeräten auf Motorrädern und Klemmen für Motorwellen.
2) Anwendung von Splinten
Luft- und Raumfahrt
Landwirtschaft
Automobilindustrie
Schwere Ausrüstung
Industrieerzeugung
Öl und Gas
| Produkte | Rückenräder |
| Maßgeschneidert | √ |
| Typ des Getriebeprofils | Zylindrische Zahnräder |
| Herstellung von Zahnrädern | Ausrüstungshobbing |
| Zähne schleifen | √ |
| Modul (M) | 16 |
| Anzahl der Zähne (Z) | 15 |
| Druckwinkel (α) | 20° |
| Helixwinkel (β) | 0° |
| Zahngenauigkeitsgrad | ISO-Klasse 6-7 |
| Wärmebehandlung | Vergasung |
| Oberflächenhärte | 58 bis 62 HRC |
| Vergleich der Stahlqualitäten | |||||
| CHINA/UK | ISO-Nummern | - Das ist nicht wahr. | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | andere | 40X | 5140 | Schnittstellen | andere |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | Die SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | Die SNCM420 | |
