| Herkunftsort: | China |
|---|---|
| Markenname: | YIZGEAR |
| Modellnummer: | SPG22082701 |
| Min Bestellmenge: | 5 Stücke |
| Preis: | $10/Piece |
| Verpackung Informationen: | Sperrholz-Kiste |
| Lieferzeit: | Dryas 50 |
| Zahlungsbedingungen: | L/C, D/P, T/T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 1500 Stücke/Monat |
| Material: | 40Cr | Modul: | 2 |
|---|---|---|---|
| Herstellungsprozess: | Wälzende Verzahnungen | Breite: | 25 |
| Profil-Art: | Stirnrad | Qualitätsgrad: | ISO-Klasse 6-7 |
| Hervorheben: | Zahntrieb-Stirnrad des Getriebe-40Cr,40Cr schmiedete Getriebe des legierten Stahls,2 Modul-Zahntrieb-Stirnrad |
||

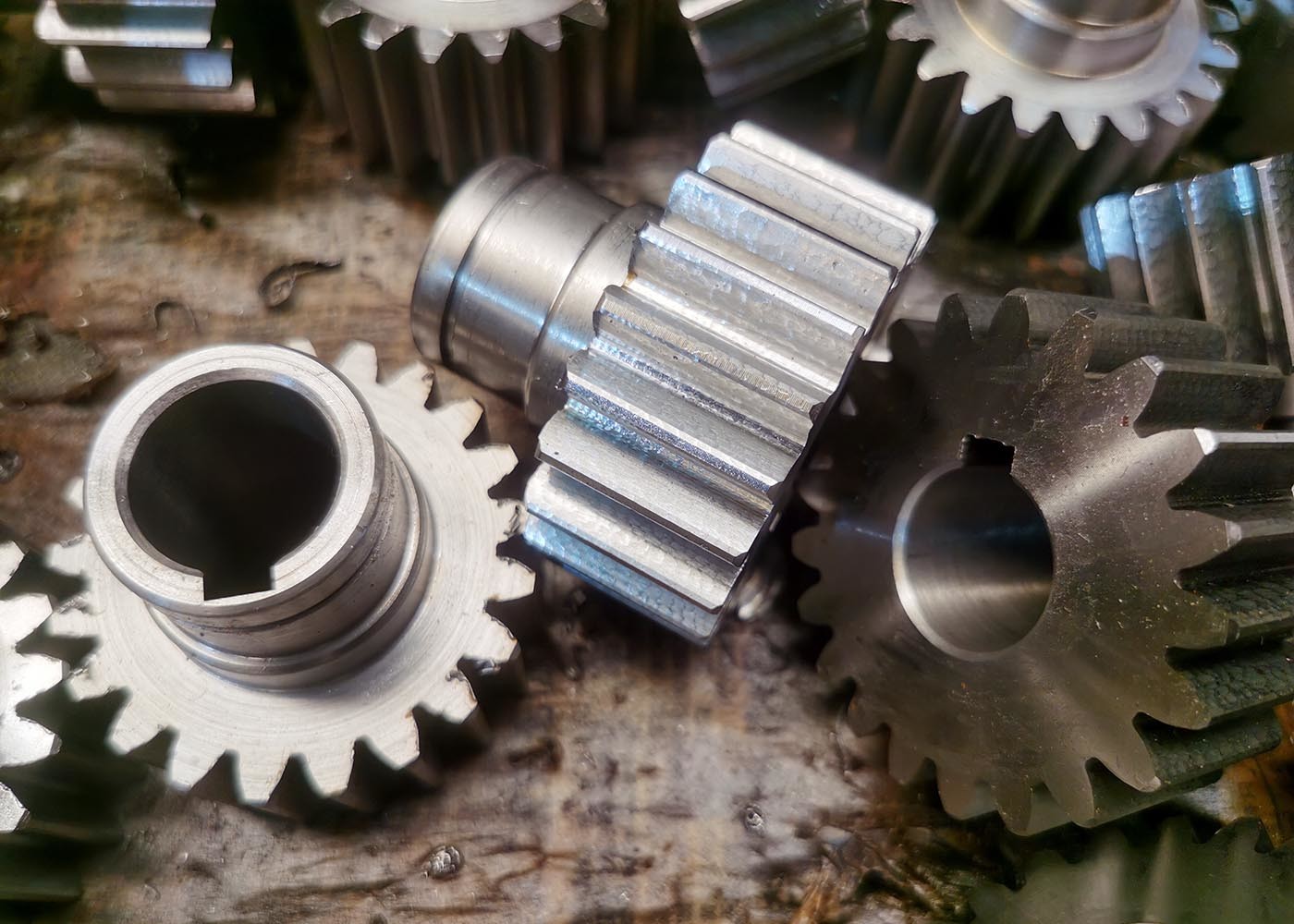

1) Beschreibung des Spurgear
Gerade Zahnräder sind eine Zylinderart, mit parallel und koplanarer Ausrichtung.
Sie sind die einfachsten und am häufigsten verwendeten Arten von Zahnrädern.
leicht herzustellen und für eine Vielzahl von Anwendungen geeignet.
Die Zähne eines geraden Zahnrads haben ein unwillkürliches Profil und werden ein Zahnrad nach dem anderen geschaltet.
Die implizierte Form bedeutet, daß Geräte mit geraden Zähnen nur Radialkräfte erzeugen (keine axialen Kräfte),
Aber die Zahnrädermethode verursacht eine große Spannung in den Zahnrädern und eine große Geräuschproduktion.
Aus diesem Grund werden gerade Zahnräder in der Regel für Niedriggeschwindigkeitsanwendungen verwendet.
Aber man kann sie mit fast jeder Geschwindigkeit benutzen.
| Produkte | Rückenräder |
| Maßgeschneidert | √ |
| Typ des Getriebeprofils | Zylindrische Zahnräder |
| Herstellung | Ausrüstungshobbing |
| Zähneknirschen | √ |
| Modul (M) | 2 |
| Anzahl der Zähne (Z) | 14 |
| Druckwinkel (α) | 20° |
| Helixwinkel (β) | 0 |
| Genauigkeitsgrad | ISO-Klasse 6-7 |
| Wärmebehandlung | Induktionshärtung |
| Oberflächenhärte | 40-45 HRC |
| Vergleich der Stahlqualitäten | |||||
| CHINA/UK | ISO-Nummern | - Das ist nicht wahr. | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | andere | 40X | 5140 | Schnittstellen | andere |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | Die SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | Die SNCM420 | |
