| Herkunftsort: | China |
|---|---|
| Markenname: | YIZGEAR |
| Modellnummer: | GS23032502 |
| Min Bestellmenge: | 2 Stücke |
| Preis: | $90/ Piece |
| Verpackung Informationen: | Sperrholz-Kiste |
| Lieferzeit: | 62 Tage |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 500 Sätze/Monat |
| Modul: | 6 | Keil-Art: | Verwickelter Keil |
|---|---|---|---|
| Druckwinkel: | 30° | Verzahnungs-Zahl: | 32 |
| Wärmebehandlung: | Karburierung | Standards: | LÄRM 5480 |
| Hervorheben: | Schmiedeeisen-verwickelte Keilwelle,LÄRM 5480 verwickelte Keilwelle,6M Involute Spline Shaft |
||

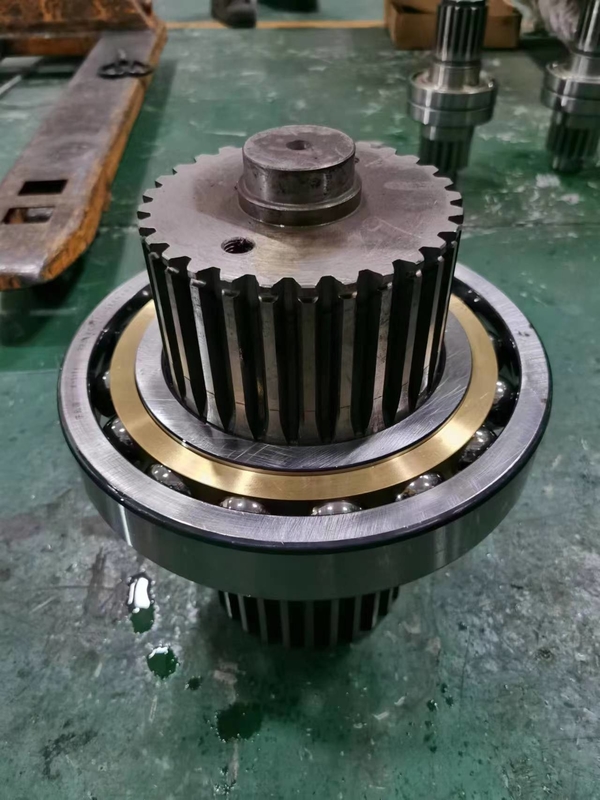

DIN 5480 6M 32T Schmiede-Stahl-Involute-Spline-Schacht für Bergbau-Ausrüstung
Zahnzahl: 32
Druckwinkel: 30°
Die Norm DIN 5480
Breite der Fläche: 80 mm
Durchmesser: 4.2333
Durchmesser: 192 mm
Durchmesser Groß: 197.4
Durchmesser kleiner: 185.4
| Produkte | Schacht der Spalte |
| Maßgeschneidert | √ |
| Material | 17CrNiMo6 |
| Herstellung von Zahnrädern | Schleifen-Hobbing |
| Zähne schleifen | √ |
| Modul (M) | 2 |
| Anzahl der Zähne (Z) | |
| Druckwinkel (α) | 30° |
| Helixwinkel (β) | 20° |
| Zahngenauigkeitsgrad | ISO-Klasse 7/AGMA-Klasse 11 |
| Wärmebehandlung | Vergasung |
| Oberflächenhärte | 58 bis 62 HRC |
| Vergleich der Stahlqualitäten | |||||
| CHINA/UK | ISO-Nummern | - Das ist nicht wahr. | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | andere | 40X | 5140 | Schnittstellen | andere |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | Die SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | Die SNCM420 | |
