| Herkunftsort: | China |
|---|---|
| Markenname: | YIZGEAR |
| Min Bestellmenge: | 200 Sätze |
| Verpackung Informationen: | Kisten aus Sperrholz |
| Lieferzeit: | 60 Tage |
| Zahlungsbedingungen: | L/C, T/T |
| Versorgungsmaterial-Fähigkeit: | 500 Sätze/Monat |
| Gangart: | Gleason | Qualität der Zahnräder: | ISO-Klasse 6-7 |
|---|---|---|---|
| Modus: | 16 | Verzahnungen: | 14 |
| Wärmebehandlung: | Karburierung | Herstellungsmethode: | Gang-Mahlen |

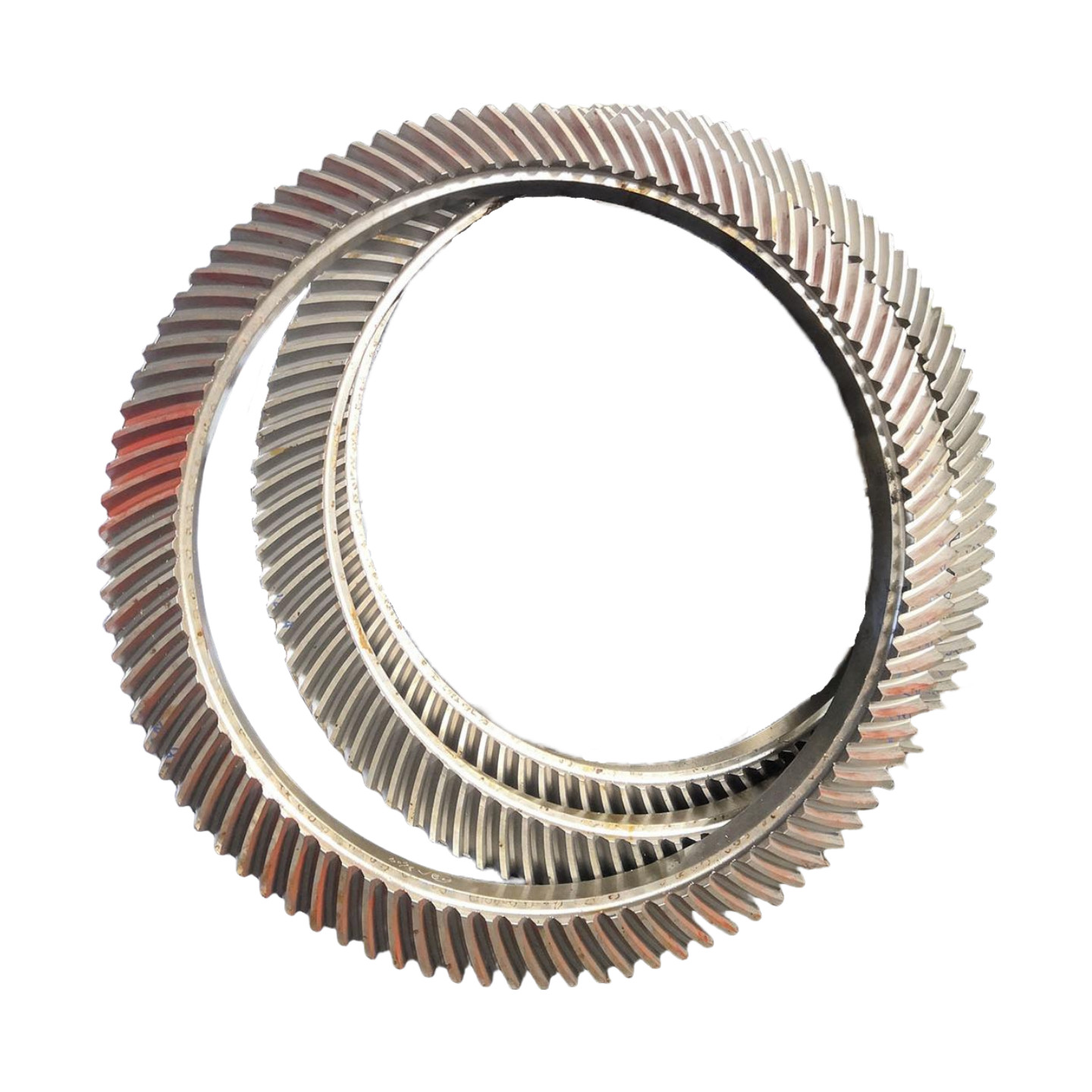

1) Beschreibung der Spiralbevel Gear
Das spiralförmige Schräggetriebe ermöglicht die Übertragung der Leistung durch gegenseitige Verzahnung der spiralförmigen Zahnprofile.
Sie wandelt die Rotationsbewegung einer Welle in die Rotationsbewegung einer anderen sich kreuzenden Welle um.
2) Eigenschaften von Spiralbevel Gear
a)Verknüpfungsmethode: Es wird eine schrittweise Verknüpfung angewendet.
Übergang von einem Ende des Zahnes zum anderen.
b) Bewegungsmerkmale: Bei der Verzahnung sind eine Vielzahl von Zahnpaaren beteiligt und die Überlappung ist hoch.
3) Vorteile von Spiral-Bevel-Zubehör
a) Durch die schrittweise Vermischung werden Stoß und Vibrationen reduziert und Betriebslärm deutlich verringert.
b) Ein hoher Überlappungsgrad erhöht die Tragfähigkeit der Zahnräder und ermöglicht ihnen diegrößeres Drehmoment
und die Effizienz der Übertragung effektiv zu verbessern.
| Produkte | Spirale Schräggetriebe |
| Maßgeschneidert | √ |
| Typ des Getriebeprofils | Gleason |
| Herstellung | Ausrüstungsschleifen & Ausrüstungszähne schleifen |
| Zähneknirschen | √ |
| Modul (M) | 16 |
| Anzahl der Zähne (Z) | 32. |
| Druckwinkel (α) | 20° |
| Bleiwinkel | 15° |
| Genauigkeitsgrad | ISO-Klasse 6 |
| Wärmebehandlung | Vergasung |
| Oberflächenhärte | 58 bis 62 HRC |
| Vergleich der Stahlqualitäten | |||||
| CHINA/UK | ISO-Nummern | - Das ist nicht wahr. | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | andere | 40X | 5140 | Schnittstellen | andere |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | Die SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | Die SNCM420 | |
