Anpassung der Getriebe, Spurgetriebe für eine stabile Leistung der Leistungsübertragung

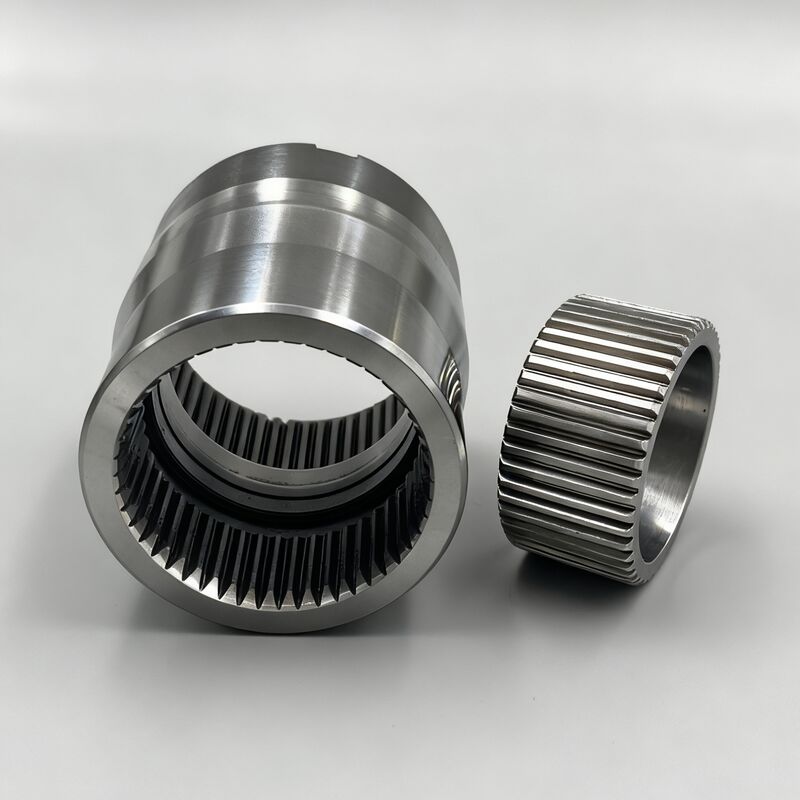

1) Beschreibung des Stirnrades

Aus der Perspektive der Präzision und der Anpassung an geringe Geräuschentwicklung sind Stirnräder geradverzahnte Zahnräder, die mit hoher Präzision hergestellt werden und optimierte Zahnprofile aufweisen. Durch die Kontrolle von Teilungsfehlern, Zahnoberflächenrauheit und Eingriffsspiel erreichen sie eine geräuscharme, hochpräzise Kraftübertragung, wodurch sie sich für Anwendungen eignen, die eine hohe Betriebsstabilität erfordern.

2) Eigenschaften des Stirnrades

Gekennzeichnet durch hohe Bearbeitungspräzision (Zahnprofiltoleranzen der Güte IT5-IT6, Oberflächenrauheit Ra≤0,8μm), wobei die Zahnprofile entweder ein modifiziertes oder balliges Design aufweisen (zur Reduzierung des Eingriffseffekts). Die Materialien umfassen überwiegend hochfeste Legierungen (wie 20CrMnMo), die durch Wärmebehandlung verbessert werden; Zu den Vorteilen gehören geringe Betriebsgeräusche (Leerlaufgeräusch ≤65dB), hohe Übertragungsgenauigkeit (Übertragungsfehler ≤0,01mm) und außergewöhnliche Verschleißfestigkeit (Zahnoberflächenhärte 58-62HRC). Diese Zahnräder behalten eine stabile Leistung während des Dauerbetriebs bei und minimieren die Vibrationsauswirkungen auf die Ausrüstung.

5) Anwendung

Geeignet für Geräte mit strengen Anforderungen an Präzision und Geräuschpegel, wie z. B. Vorschubgetriebesysteme in Präzisionswerkzeugmaschinen; Miniatur-Stirnräder in Instrumenten und Messgeräten (z. B. Durchflussmesser, Zähler); Getriebekomponenten in medizinischen Geräten (z. B. Infusionspumpen, Beatmungsgeräte); leichte Präzisionsgetriebe in der Luft- und Raumfahrttechnik; und Getriebe in Hilfssystemen von Neufahrzeugen (z. B. Klimakompressoren, Servolenkungspumpen).
