Quality Grade: | ISO 6-7 | Direction: | Right Hand |
---|---|---|---|
Number Of Teeth: | Custom | Gear Teeth Quality: | ISO 6-7 Grade |
Manufacturing: | Gear Grinding | Size: | Custom |
Hervorheben: | Hochwertige Spiralkegelräder,Stoßarme Bewegungsübertragungszahnräder |

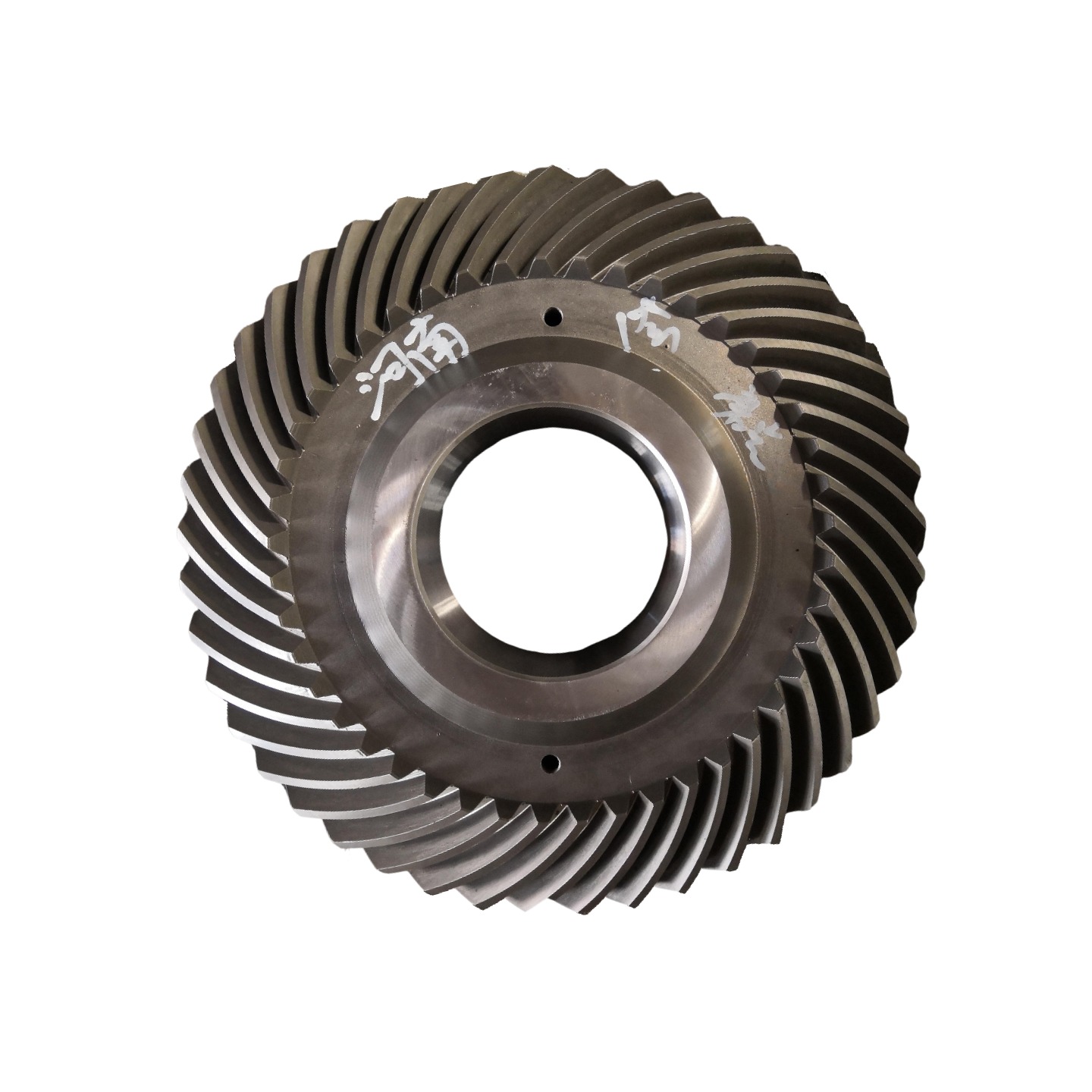

1) Beschreibung des Spiralkegelrads
Das Spiralkegelrad ist eine Art Kegelrad mit gekrümmter Zahnlinie, dessen Zähne auf der Oberfläche eines Kegels angeordnet sind,
und das Eingreifen zwischen versetzten Wellen realisiert die Kraftübertragung und Bewegungsumwandlung zwischen sich kreuzenden oder versetzten Wellen.
2) Merkmale des Spiralkegelrads
a)Sanfte Übertragung: Die Radzähne greifen allmählich ein und aus, geringe Stoß- und Vibrationsbelastung, geringe Betriebsgeräusche.
b) Hohe Tragfähigkeit: Großer Überlappungsgrad, mehrere Zahnräder greifen gleichzeitig ein, kann größeren Belastungen und Drehmomenten standhalten.
c) Höherer Wirkungsgrad: Im Vergleich zu geradverzahnten Kegelrädern weisen Spiralkegelräder weniger Zahnflächengleiten auf,
und der Wirkungsgrad kann 95% - 98% erreichen.
3) Funktionsprinzip des Spiralkegelrads
Wenn sich das aktive Spiralkegelrad dreht, greift es mit dem getriebenen Spiralkegelrad durch die Schraubenkurve der Zahnräder ein,
überträgt die Drehbewegung und das Drehmoment von der aktiven Welle auf die getriebene Welle und realisiert gleichzeitig eine Richtungsänderung der Bewegung, z. B.
in einem Automobildifferenzial, das die Leistung des Motors auf die rechten und linken Räder verteilt.
4) Anwendung des Spiralkegelrads
Weit verbreitet in der Antriebsachse von Automobilen, dem Getriebesystem von Baumaschinen, dem Zubehörantrieb von Flugzeugtriebwerken usw.,
es ist eine Schlüsselkomponente zur Realisierung der Kraftübertragung von sich kreuzenden oder versetzten Achsen.
Produkte | Spiralkegelräder |
Sonderanfertigung | √ |
Zahnprofiltyp | Gleason |
Herstellung | Zahnradfräsen & Zahnradschleifen |
Zahnschleifen | √ |
Modul (M) | 16 |
Zähnezahl (Z) | 32 |
Druckwinkel (α) | 20° |
Steigungswinkel | 15° |
Genauigkeitsgrad | ISO 6 Grade |
Wärmebehandlung | Aufkohlen |
Oberflächenhärte | 58-62HRC |
STAHLCODE-VERGLEICH | |||||
CHINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
45 | C45E4 | 45 | 1045 | S45C | CK45 |
40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
20CrMnTi | 18XГT | SMK22 | |||
20Cr2Ni4 | 20X2H4A | ||||
20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
Schmieden Bearbeitung Schneiden
Wärmebehandlung Schleifen Inspektion
